Paneles de carrocería y estructura

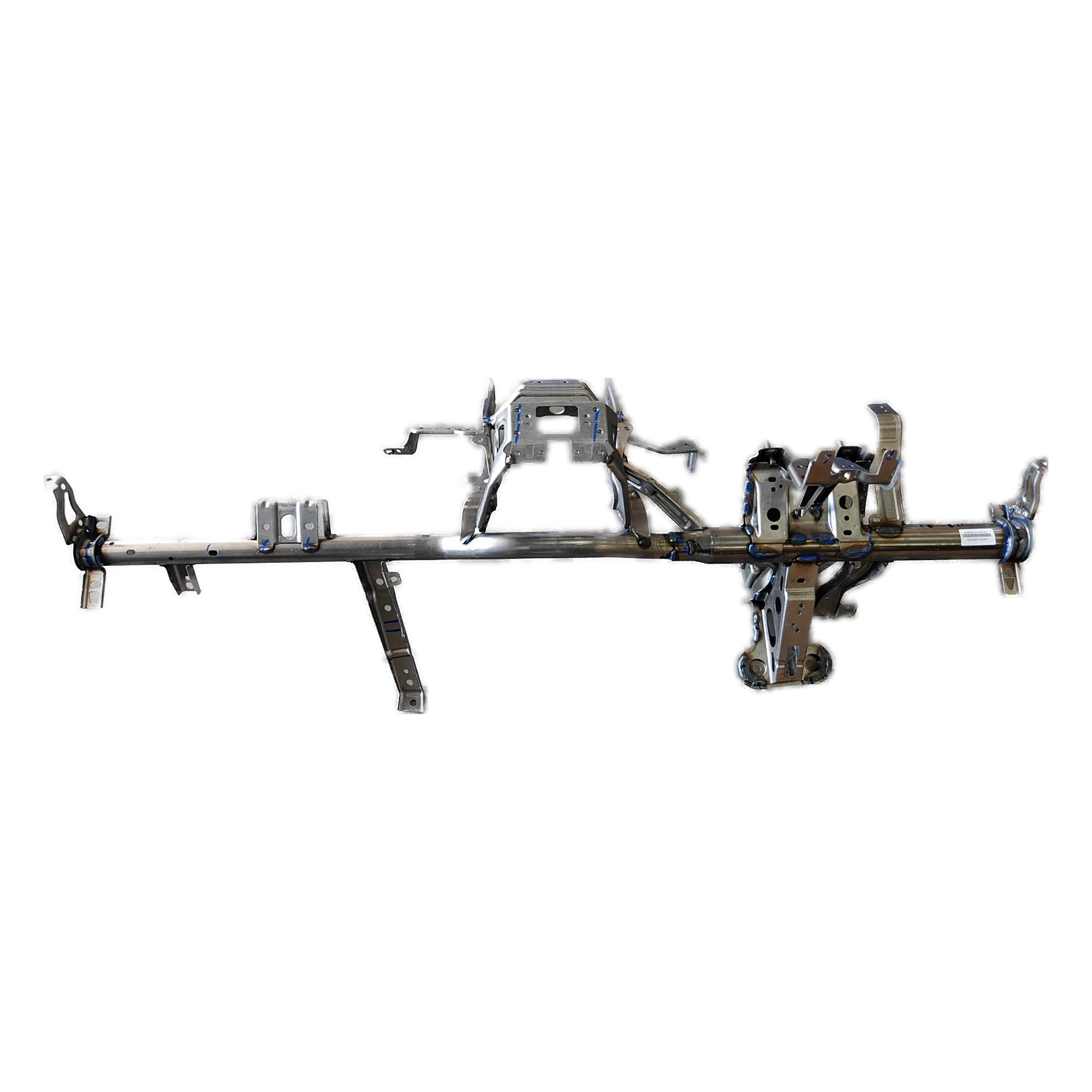

Un panel de carrocería, como una aleta o una puerta, va montado sobre la estructura y puede desatornillarse sin que afecte al comportamiento del coche en un choque. Un panel estructural forma parte de la propia estructura: largueros, taloneras, travesaños y el torpedo. Van soldados, soportan y canalizan las cargas de impacto, y sustituir uno implica cortar, medir y soldar según los datos de fábrica publicados. Esta categoría contiene ambos tipos, así que lea la ficha con atención. Si la pieza que está consultando es una sección de larguero o un panel interior de talonera, cuente con el presupuesto de un taller de chapa y no con un trabajo de fin de semana.

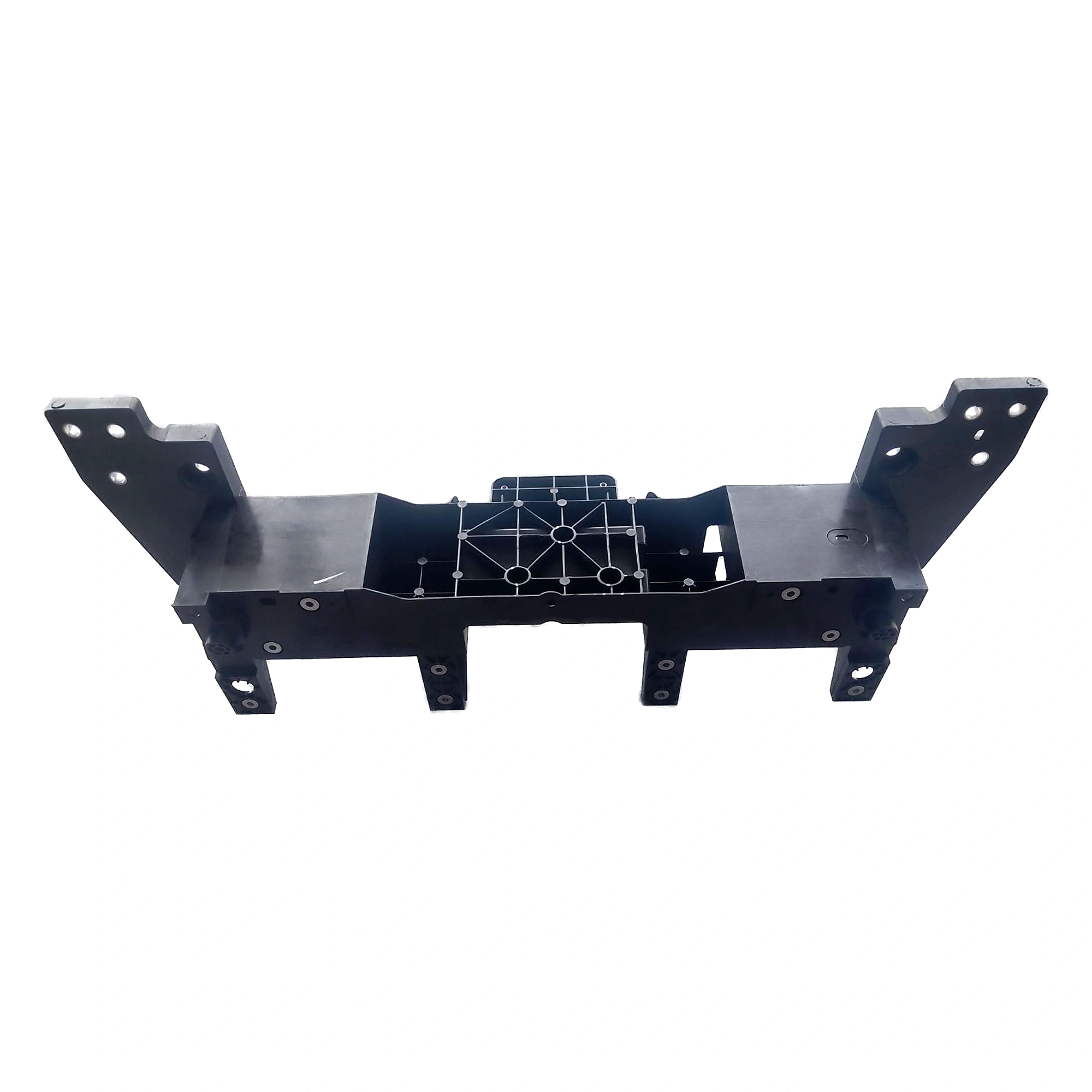

Es el soporte atornillado a lo ancho del frontal del coche que sujeta el conjunto del radiador, los electroventiladores, los faros y la cerradura del capó como un único subconjunto. Como está situado justo detrás del parachoques, es el primer elemento estructural que sufre daños en un impacto frontal a baja velocidad, y cuando está deformado se nota en faros que ya no quedan alineados, un capó que no cierra bien o un radiador inclinado. Va atornillado y no soldado, lo que lo convierte en una de las reparaciones más asequibles de este grupo.

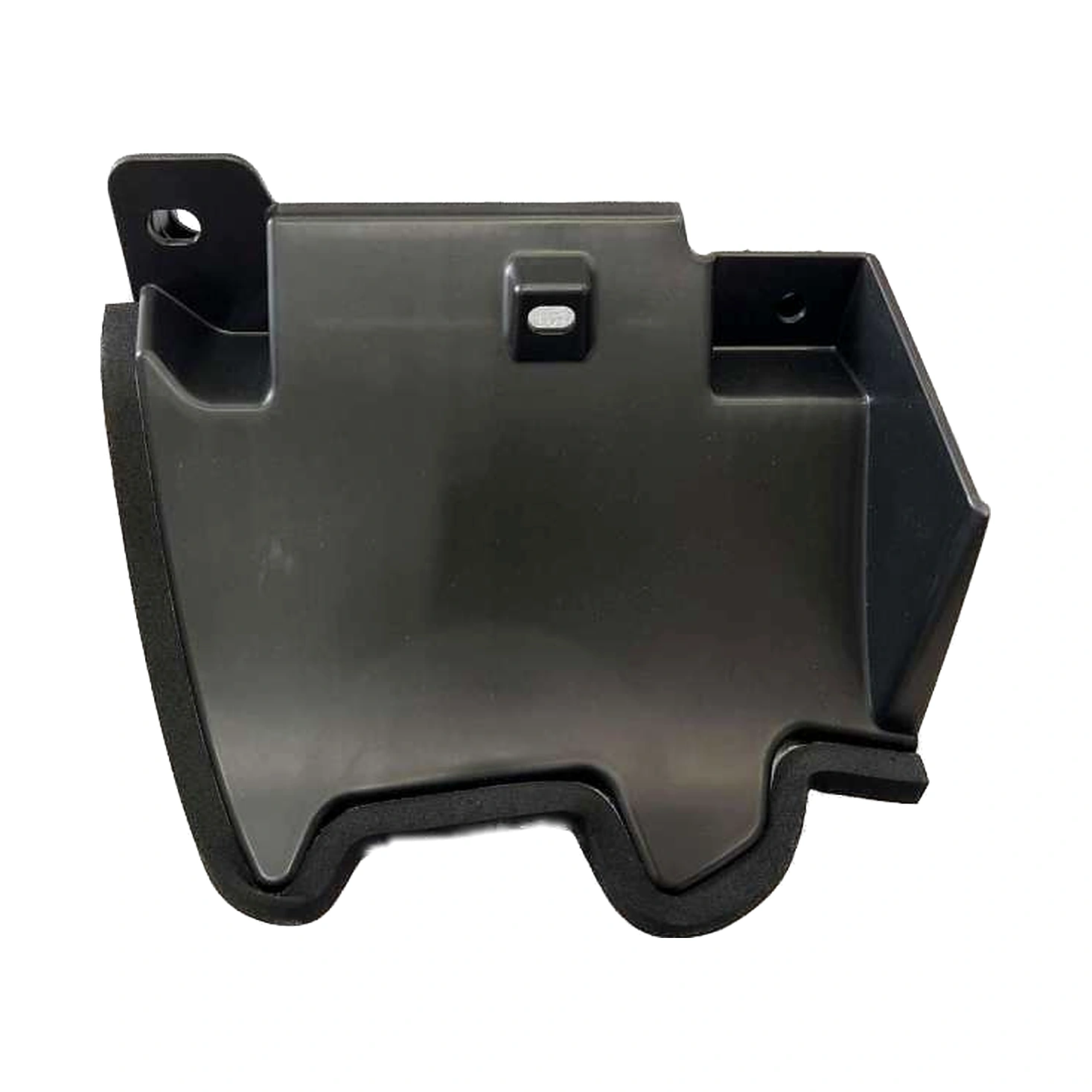

Revise primero los deflectores de aire del radiador. Son molduras finas que cierran el hueco entre el parachoques, el módulo frontal y el conjunto del radiador para que el aire pase obligatoriamente a través del bloque de refrigeración y no alrededor de él, y van sujetos con clips que se rompen en cuanto una rueda cae en un bache profundo o golpea un bordillo. Un deflector suelto vibra en marcha y deja escapar el aire de refrigeración. Están entre los artículos más baratos de esta categoría, se catalogan como izquierdo y derecho, y su sustitución lleva una hora con el protector de bajos desmontado.

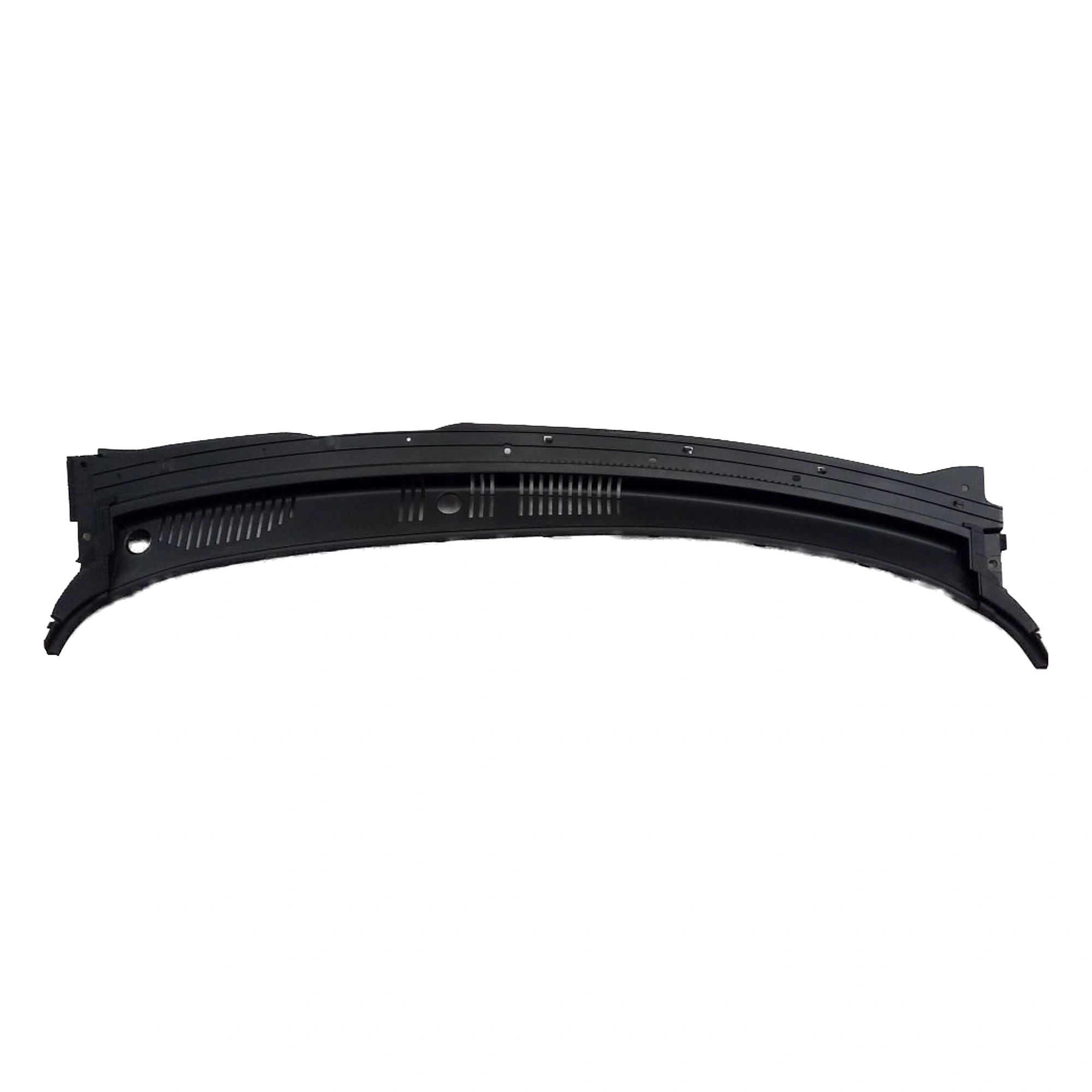

Casi siempre la rejilla del torpedo, el panel situado en la base del parabrisas por el que asoman los limpiaparabrisas. Lleva una rejilla para la entrada de aire fresco y una serie de desagües para evacuar la lluvia, y cuando sus molduras se agrietan o sus juntas se endurecen, el agua se salta los desagües y llega a la cámara donde se aloja el filtro de habitáculo. Notará el olor a humedad antes de verla. Las molduras izquierda y derecha de la rejilla del torpedo se venden aquí por separado, por lo que normalmente basta con sustituir el lado agrietado.

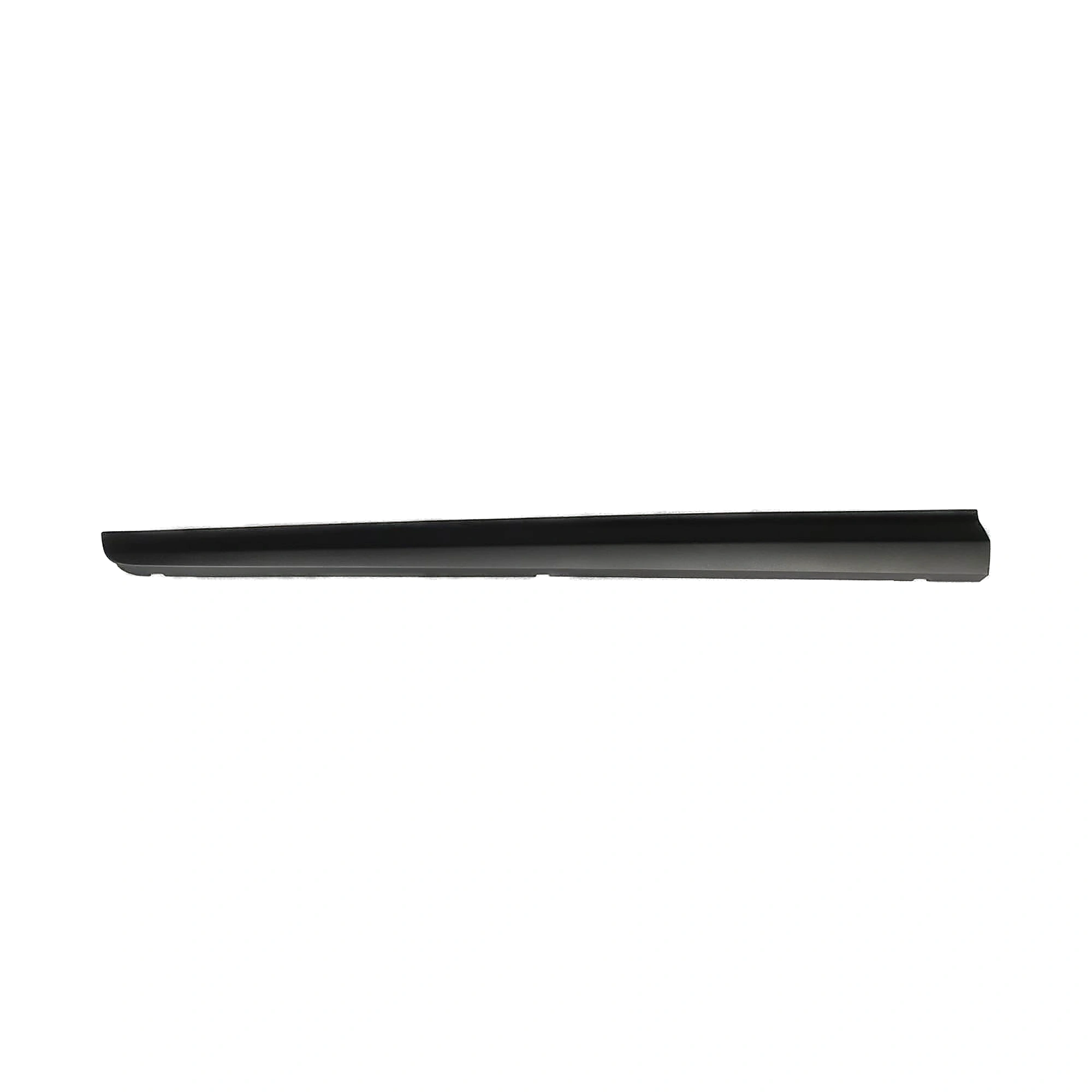

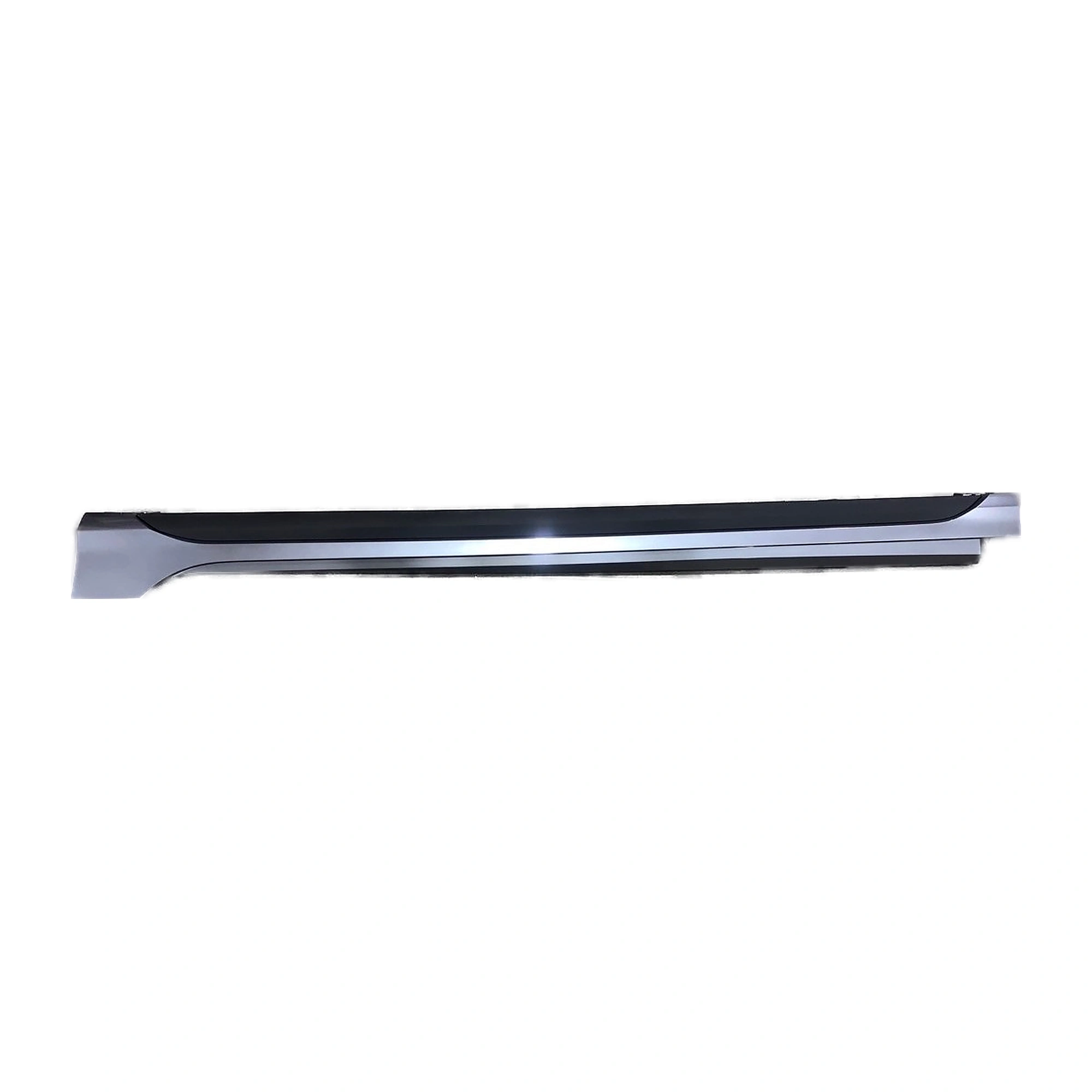

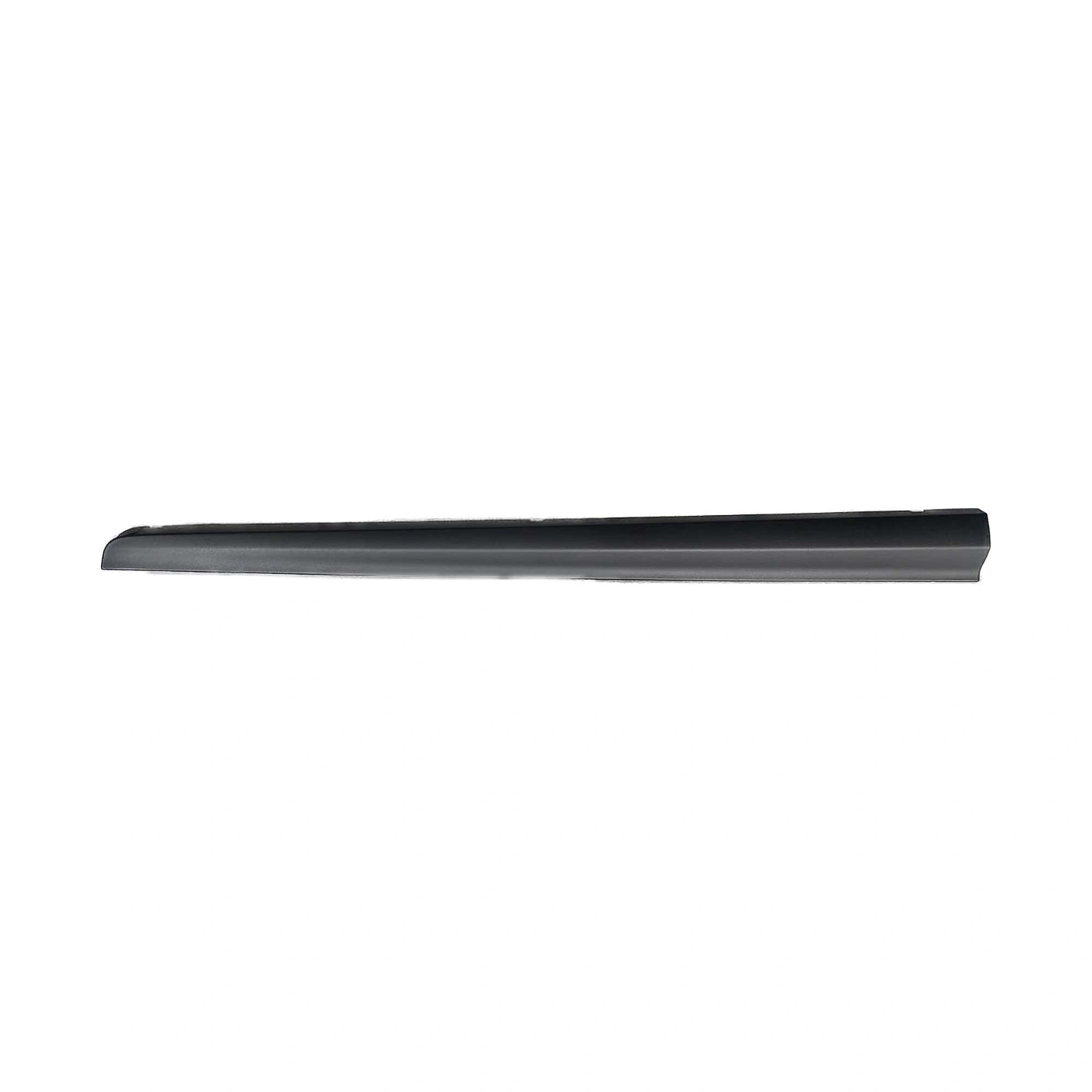

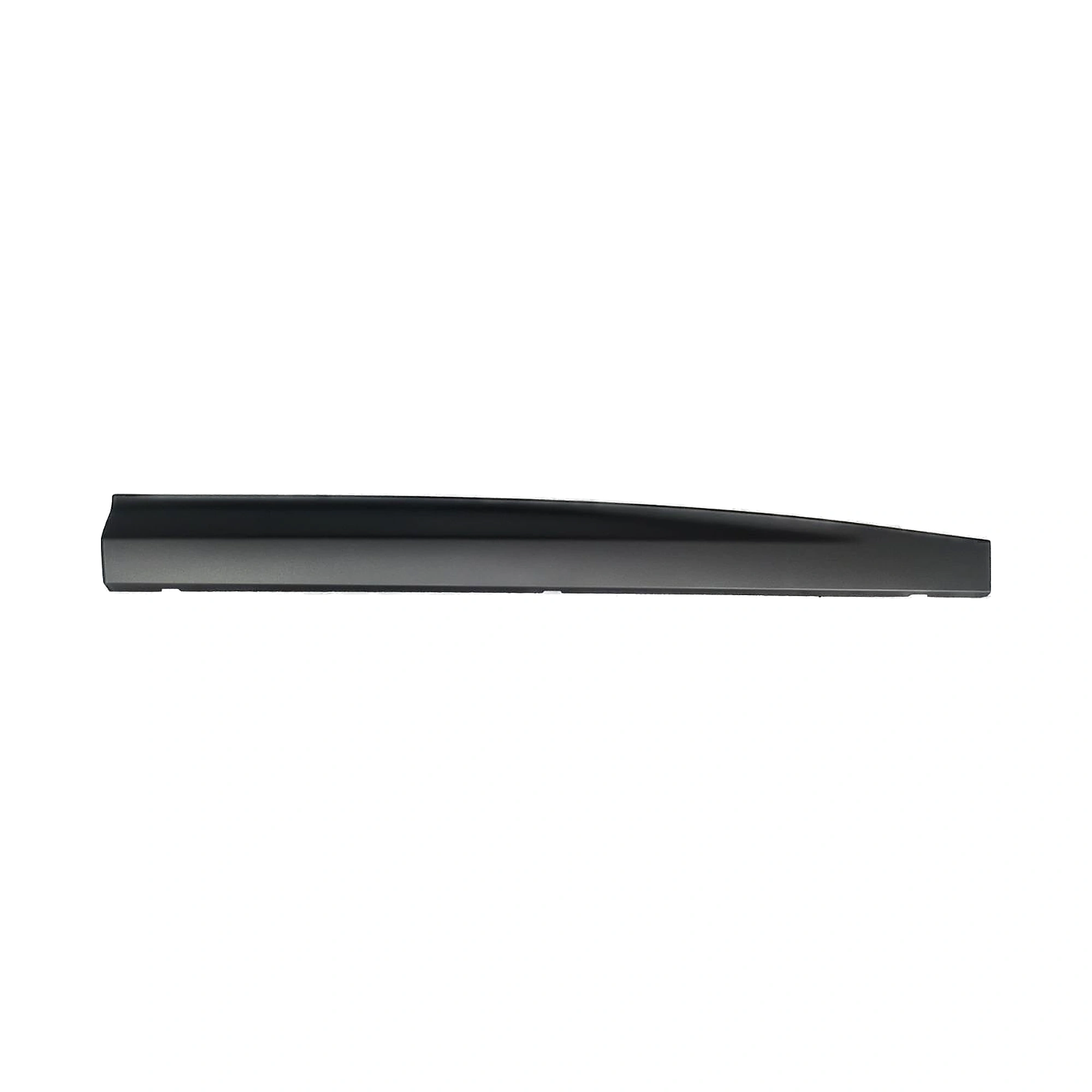

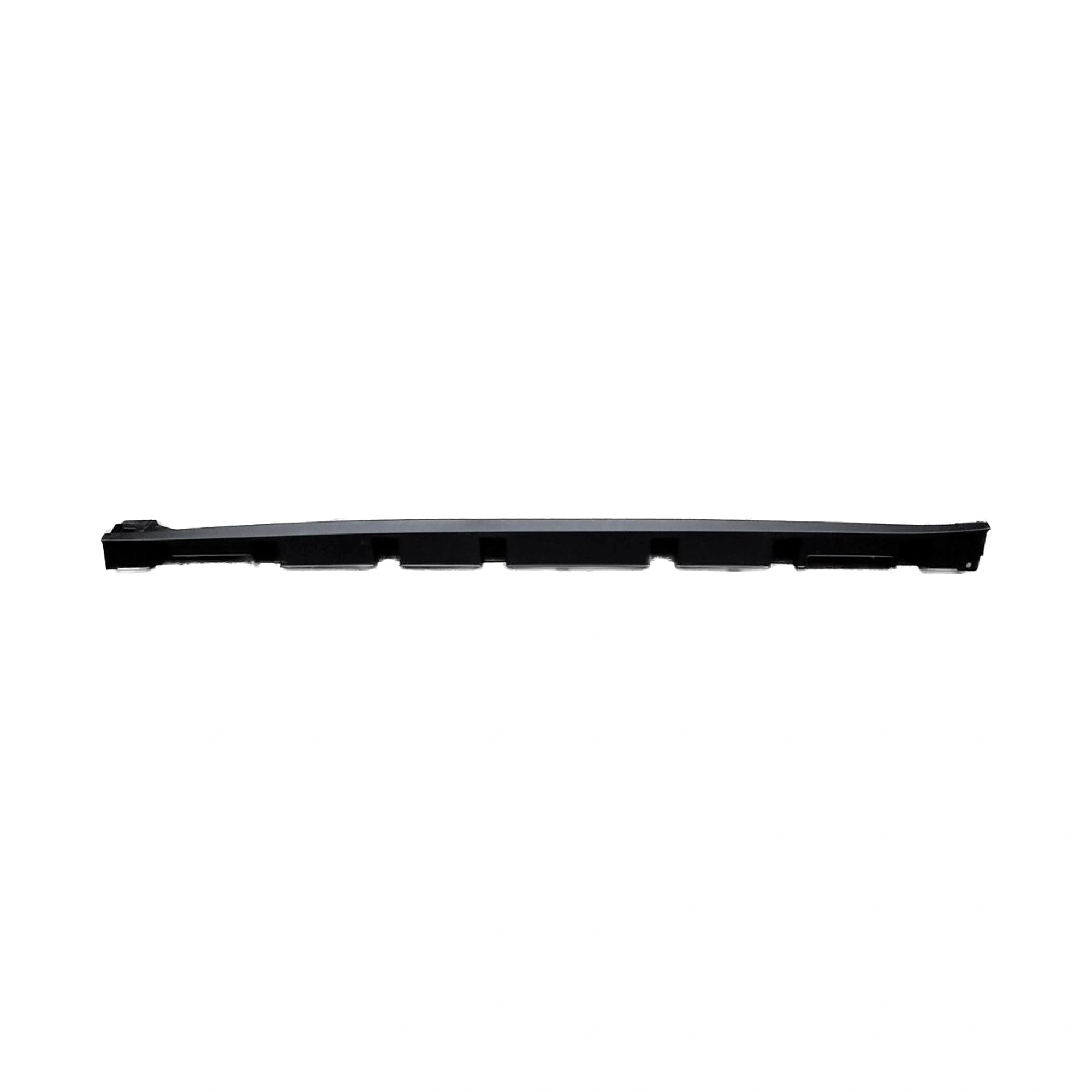

Determine primero si el daño ha llegado a la talonera interior. Las abolladuras en la chapa exterior y la corrosión superficial en un faldón lateral pueden repararse a menudo. Los daños o la corrosión que han llegado hasta el panel interior de talonera o el refuerzo interior exigen sustitución, porque esa sección transmite la carga de un impacto lateral al piso. Inspeccione con cuidado detrás de las molduras y a lo largo de los puntos de apoyo del gato. Además, las taloneras modernas contienen acero conformado en caliente que no puede enderezarse con calor, por lo que una talonera doblada se corta y se sustituye en lugar de estirarse.

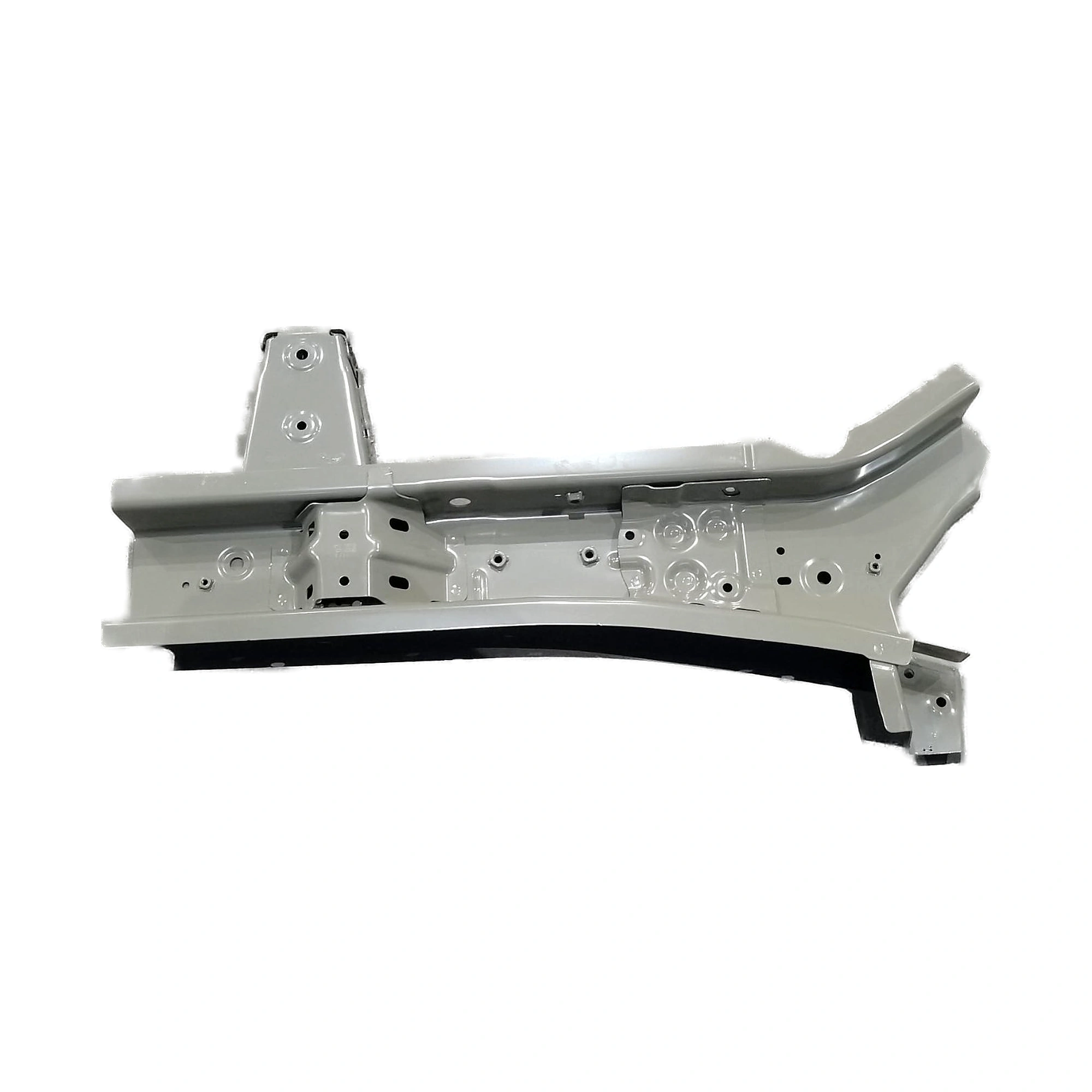

Un larguero de acero dulce a veces puede estirarse en bancada si la deformación es limitada y el metal no está desgarrado. Una sección de acero al boro conformado en caliente no: su resistencia procede de un tratamiento térmico que el enderezado y el calor destruyen, y el fabricante prescribirá en su lugar la sustitución o el seccionado en puntos definidos. Como es imposible distinguir ambos a simple vista, la respuesta sincera es que cualquier daño en un larguero requiere una evaluación con medición en bancada antes de pedir piezas. Compre la sección que indique la medición, no la que parezca doblada.

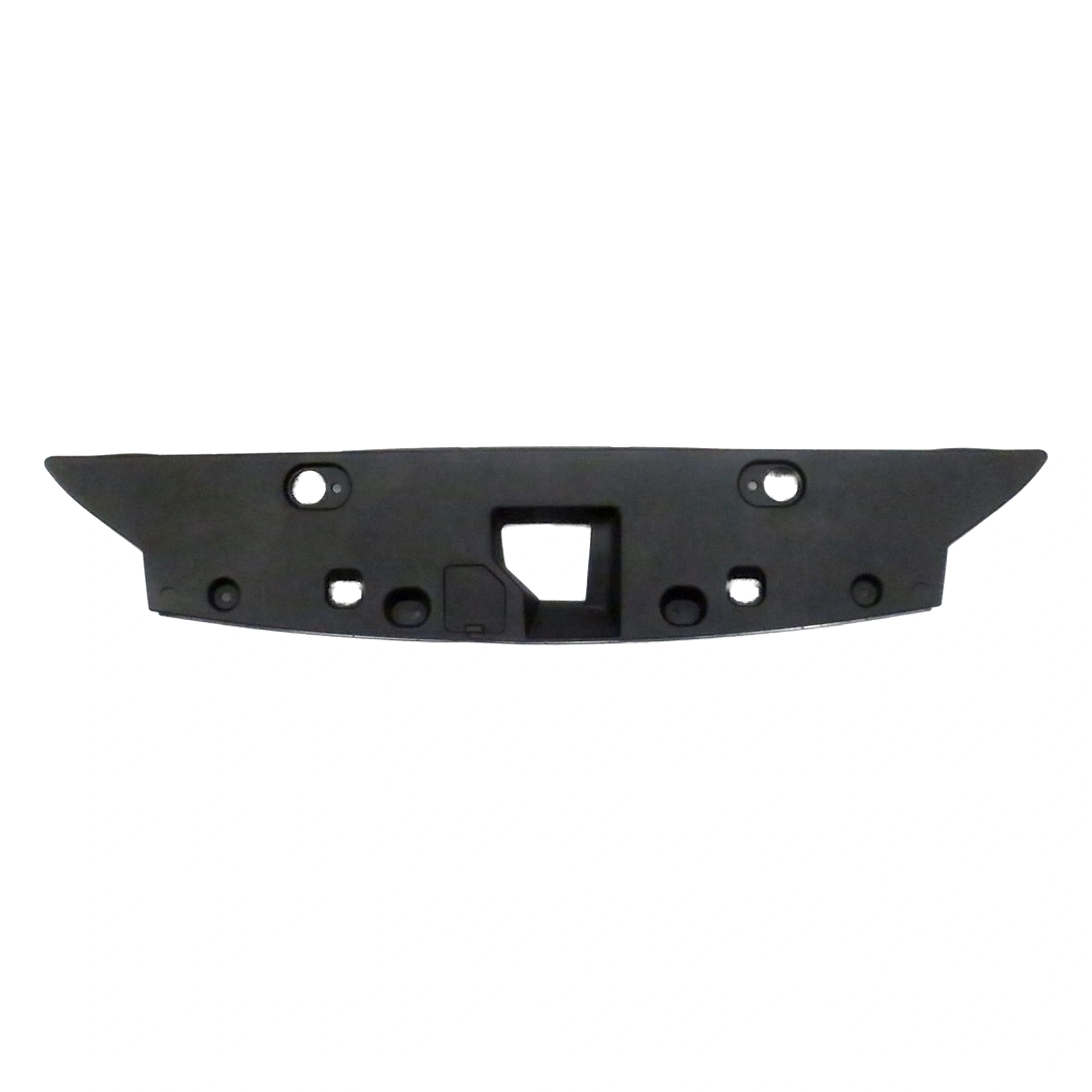

Los paneles estructurales se entregan en chapa desnuda o con imprimación de cataforesis, porque están pensados para soldarse y después sellarse, imprimarse y pintarse como parte de la reparación. Los artículos estéticos de este grupo, como las molduras de la rejilla del torpedo y las tapas superiores de la rejilla, suelen suministrarse en acabado negro texturizado que se monta tal como se entrega. Los deflectores de aire son molduras sin pintar que quedan ocultas. Compruebe el campo de acabado en la ficha antes de hacer el pedido, y recuerde que cualquier panel de chapa desnuda necesita protección anticorrosión aplicada durante el montaje y no después.

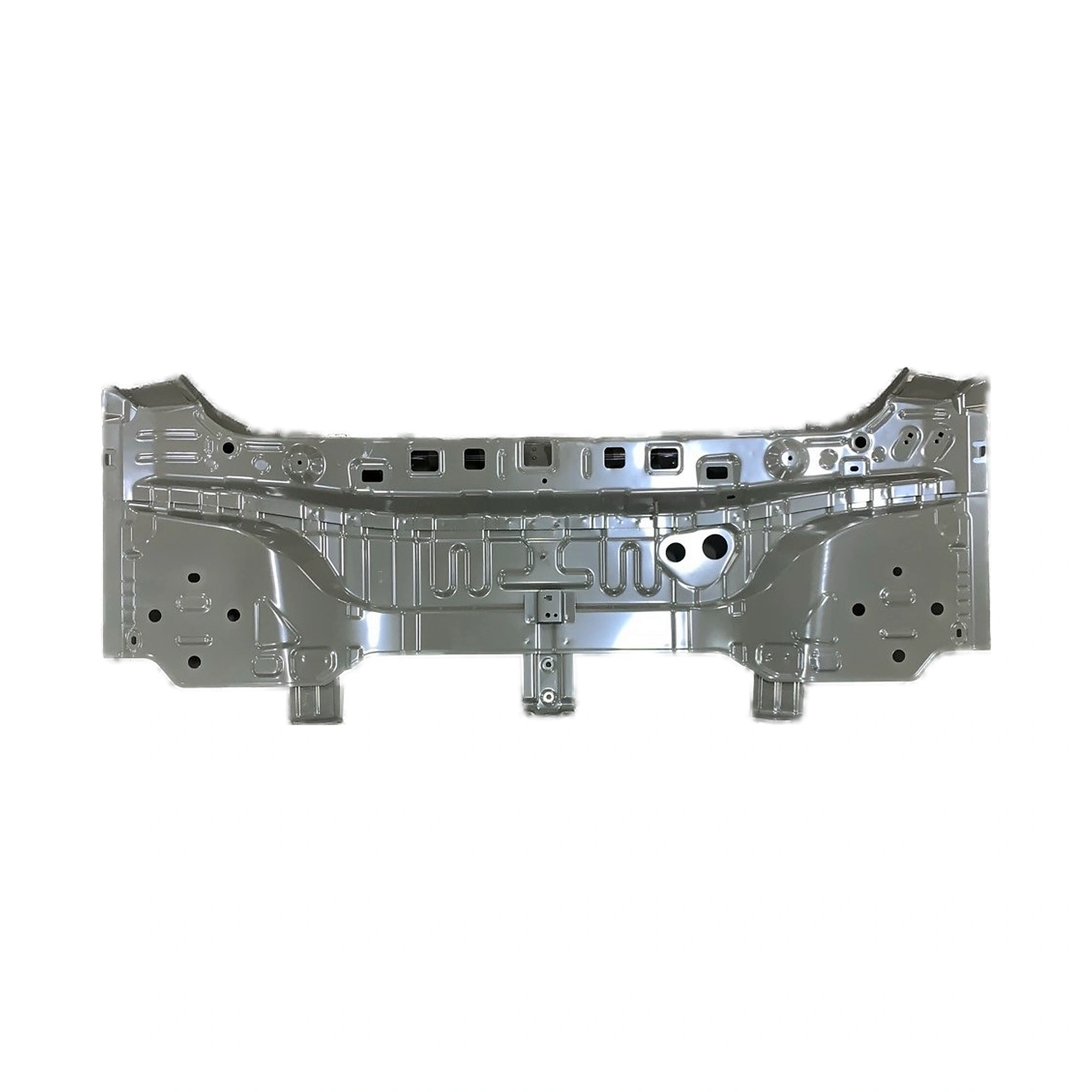

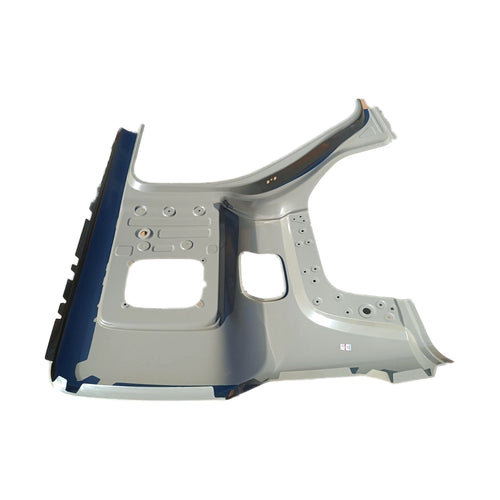

La horquilla de precios de esta categoría es más amplia que en casi cualquier otra parte del sitio. Los deflectores de aire, las molduras del torpedo y las pequeñas placas de unión están en la parte baja de la escala. Los grandes conjuntos soldados, los módulos frontales completos y los paneles traseros están en la parte alta, ya que se envían como voluminosos conjuntos de acero soldado. El mínimo y el máximo actuales se muestran en la franja de la parte superior de esta página. Cuando una sección estructural no tiene precio, el formulario de presupuesto le devuelve una cifra actualizada con el mismo número OE.

Porque las plataformas se modifican constantemente y sin anunciarlo. Los fabricantes cambian el espesor de la chapa, añaden refuerzos y modifican los puntos de fijación en plena producción sin cambiar nada visible desde fuera, y las versiones eléctricas de batería de la misma carrocería llevan con frecuencia secciones de piso y taloneras completamente distintas. Precisamente por eso el número OE es la única referencia segura aquí. Lea el número en la pieza antigua cuando sea legible y compruebe que coincide antes de pedir un panel que habrá que cortar para montarlo. En las piezas que dependen de la fecha de fabricación, compruebe también la fecha en la placa de identificación del coche.

Restablezca la protección anticorrosión que aplicó la fábrica y la reparación le sobrevivirá. Si la omite, el óxido aparecerá en un par de inviernos. Eso implica imprimación soldable en las superficies de contacto, masilla de juntas que reproduzca el perfil del cordón original, cera para cavidades inyectada en cada sección cerrada que se haya abierto y protección de bajos donde el panel quede expuesto. Cualquier orificio de desagüe obstruido durante el trabajo debe despejarse. En una plataforma eléctrica de batería, confirme el aislamiento de alta tensión antes de soldar cerca del piso o de las taloneras.

Sí, y el motivo es térmico, no estético. Los deflectores cierran el espacio alrededor del bloque de refrigeración para que el aire que entra por la rejilla pase obligatoriamente por el radiador y el condensador en lugar de escaparse por los bordes. Uno que falte o esté roto reduce de forma medible el flujo de aire de refrigeración a baja velocidad, lo que se nota primero en un aire acondicionado que no da abasto en atascos y después en que el electroventilador funciona más tiempo. Son baratos, se venden como izquierdo y derecho y van sujetos con clips. Pida un juego de clips con ellos, ya que los originales rara vez sobreviven al desmontaje.

Sí. Todas las referencias de esta página existen en el catálogo de fábrica con su número OE, y la ausencia de precio significa que aún no se ha cargado una tarifa confirmada del proveedor, algo habitual en grandes conjuntos soldados de bajo volumen. Pulse «Solicitar presupuesto» en la ficha y recibirá un precio según la disponibilidad actual, con la misma identificación por número que cualquier artículo en stock. También conviene pedir presupuesto para las secciones estructurales porque el embalaje y el transporte de una pieza larga de acero varían según el destino, y el presupuesto le indica el importe total con entrega incluida antes de decidir.
